Spark® Cyto

全自动实时活细胞成像检测系统

Spark Cyto 是一款具有荧光成像和细胞检测的多功能微孔板检测仪,为细胞学研究开启新潜能。通过活体细胞成像与行业领先的检测技术相结和,您能够以前所未有的效率获得独特的包含多指标参数的定性和定量数据集合。

Spark Cyto 能够实时控制实验,使用并行数据获取和分析,确保你离开实验室时细胞不会停止活动,所以能动态监控实验从而不会错失任何关键事件,为细胞学实验提供深度有意义的见解。

申请免费演示



LSIA2019 logo Silver

Silver winner of the Bioinformatics Life Science Industry Award 2019 in the category:
Innovation – Best New Product Cell Biology.

Launching Spark Cyto at SLAS Europe 2019 - Lynda O'Leary




***************************************************************************************
***************************************************************************************
Tab 01 / 概述
***************************************************************************************
***************************************************************************************

Spark Cyto 提供实时检测分析更多细胞,提供更多实验见解

分析更多细胞

Spark Cyto 汇集了一套独特的专利申请中的细胞成像技术组合,以确保您可实现真正的整孔细胞群研究。Cyto 仅需使用一张图像即可对96或384格式的微孔进行整孔成像 ,没有平铺或失真 ,这意味着您永远不会错过任何一个细胞。三个放大级别物镜和四个荧光通道,用于荧光和明场成像,为各种细胞学应用提供高质量的图像和数据分析。

了解更多关于细胞成像模块

测量更多参数

Spark Cyto 的配置建立在Spark多功能微孔板检测平台之上,它将复杂的成像技术与成熟的多模式微孔板检测功能相结合,使您能够定义新的研究方法,并比以往更快地获得可靠的数据

了解更多关于Spark Cyto的检测功能

更好地控制实验

在不影响易用性和方便性的前提下,Spark cyto给您提供一个新的实验控制水平,可用于细胞检测更广泛的领域。五种常见细胞学应用的预定义方法提供了一种直观的图像获取和分析方法,并辅以“用户定义”参数和实时实验控制(Rec™)等附加功能,将为您实现解锁新的应用程序。

了解更多关于SparkControl和Image Analyzer软件

Spark Cyto 的功能

典型应用

  • 核计数
  • 转染效率
  • 细胞活力
  • 细胞凋亡
  • 汇合度评估
  • 细胞迁移和伤口愈合
  • ELISA实验
  • 微量DNA/RNA定量
  • 核酸标记效率
  • 蛋白定量
  • 报告基因分析
  • HTRF®, DELFIA®和LanthaScreen®
  • Transcreener®
  • DLR®
  • BRET –包括NanoBRET®
展示更多

检测模式

  • 荧光成像(蓝色,绿色,红色,远红色)
  • 明场成像
  • 数字相差成像
  • 光吸收-包括紫外和可见光
  • 荧光顶读/底读
  • 时间分辨荧光(TRF)
  • 各测量模式的全波长扫描功能
  • FRET
  • TR-FRET
  • 荧光偏振(FP)
  • 化学发光-辉光,闪光,多色,发光扫描
  • AlphaScreen®, AlphaLISA®和AlphaPlex®
展示更多

其他性能

  • 带搅拌和温控的自动加样器
  • 湿度控制盒
  • NanoQuant微量检测板
  • IQ/OQ服务的QC工具
  • Spark-Stack微孔板堆栈

* 功能取决于 Spark Cyto 的配置




***************************************************************************************
***************************************************************************************
Tab 02 / 技术
***************************************************************************************
***************************************************************************************

专注于速度和清晰度的光学设计

专注于研究微孔板内活细胞的光学仪器

Spark Cyto 荧光成像模块设计在最少的用户干预下为实验提供清晰的图像。它使用三个不同的物镜、五个LED(明场和荧光激发)、一个多波段滤光片组和一个12位CMOS相机,Spark Cyto 消除了像素偏移并快速提供高质量图像。

展示更多
成像模块示意图(1)明场LED光源;(2)样本微孔板;(3)物镜;(4)多带通滤光片组;(5)荧光LED和激发滤光片组;(6)自动聚焦单元;(7)反光镜;(8)CMOS相机

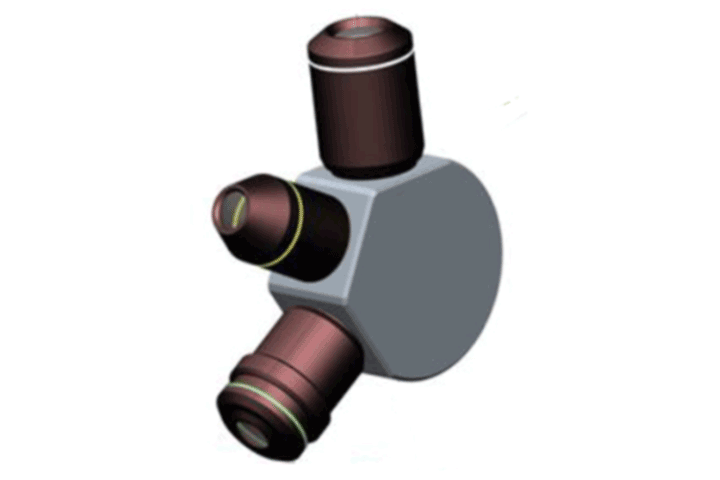

Built-in objective changer with 2x, 4x and 10x objectives.

一键选择物镜和通道

通过 Spark Cyto Control 软件 Spark Cyto 可轻易实现三个物镜的选择

  • 2倍 数值孔径0.08
  • 4倍 数值孔径0.13
  • 10倍 数值孔径0.30

无需手动设置,仪器为您的研究分析提供5个LED通道

  • 蓝色荧光(381-450nm)
  • 绿色荧光(461-530nm)
  • 红色荧光(543-611nm)
  • 远红外(626-800nm)
  • 明场和数字相差
展示更多

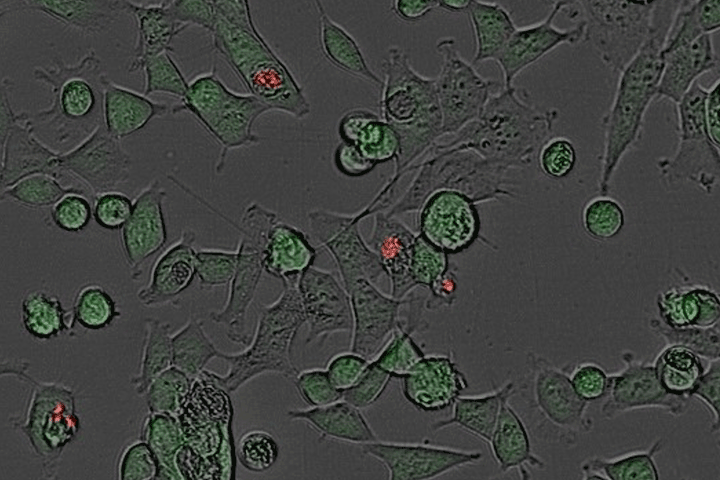

无像素位移的合成图像

光学系统不需要移动光学元件或微孔板,就可以利用五个可用通道的任意组合完成微孔板成像。这消除了像素移位,尤其是在使用两个或多个通道时,显著的提高图像质量和获取速度

标配自动聚焦–专注于您的研究

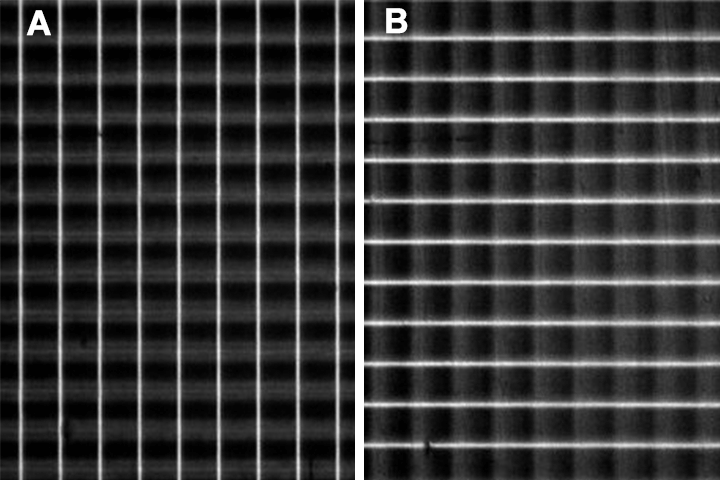

Spark-Cyto 使用了一种正在申请专利的基于 LED 的自动对焦系统,可提供高质量的图像,同时带来无与伦比的扫描速度。自动对焦系统将一个扩展的网格图案投射到样品表面,这样可以最大限度地减少孤立杂质带来的潜在扭曲。这种简单,快速和有效的自动对焦是 Spark Cyto 的标准配置,因此你永远不会错过任何高质量的图像。

现场观看

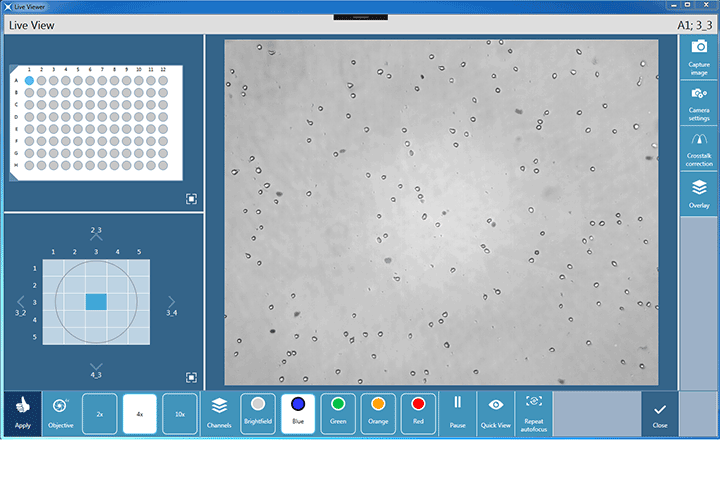

Live Viewer 软件应用程序可以将 Spark Cyto 用作细胞图像实时查看,实时监测。所有光学通道和放大倍数都可以在实时查看器中使用,可以从软件的控制面板操作专用应用程序,也可以从方法编辑器界面操作。开始测量前,通过优化参数来消除荧光通道之间的焦点偏移或串扰。

整孔成像分析

用钙黄绿素AM和碘化丙啶染色hela细胞,96孔板整孔成像,并用细胞活力应用程序进行分析,2X物镜获得。整孔图像显示微孔板内局部细胞毒性明显增高的区域与复方配药的作用有关。

96或384整孔成像

Spark-Cyto 汇集了一套专利申请中的独特的宽视场细胞成像技术,以确保您可实现真正的整孔细胞群研究。仅需一张图像即可对96或384孔板进行整孔成像。没有平铺或失真,这意味着让你在更短的时间内全面了解细胞群,从而为您的研究带来新方向。

展示更多

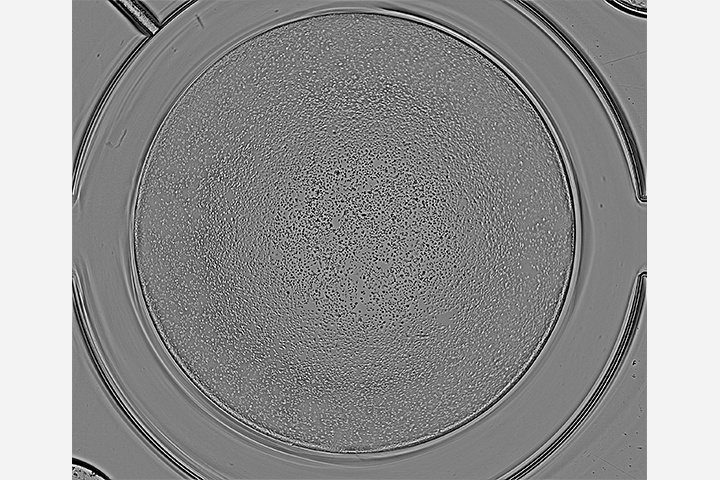

96孔板的单图整孔成像,没有平铺或边缘的光学畸变,呈现优异的细胞群分析结果。

一张图片就能讲述整个故事

许多成像系统都宣称具有获得整孔高质量图像的能力,但大多数成像系统都无法高效实现此功能。这些系统使用平铺或缝合来创建复合图像,但是由于微孔板壁上的液体导致形成半月板阴影,从而扭曲了细胞群的图像。

Spark-Cyto 用一张图片捕捉整个微孔(96和384孔板格式),给你一张真实的研究图片。

Spark Cyto 采用一种正在申请专利的方法,将图像采集与2x(96孔板)或4x(384孔板)物镜结合在一起,采用大型摄像芯片和先进的成像算法,一张图像就能获得准确的结果。

  • 96孔板整孔成像,小于12分钟
  • 384孔板整孔成像,小于45分钟
展示更多

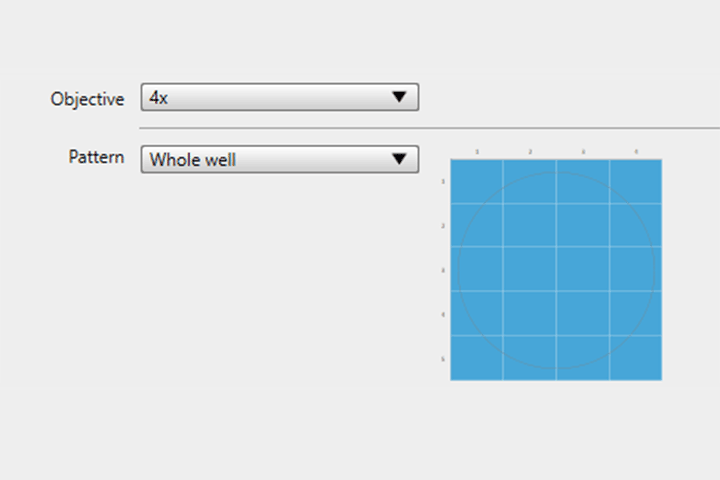

使用4X物镜获取24孔板的整孔成像。

其他微孔板格式的整孔成像

原代细胞系在6-48孔板中表现出较好的生长动力学。spark cyto可在自动生成多个单一图像的基础上合成图像,从而对这些应用进行整孔成像。

Spark-Cyto 针对帝肯的细胞培养板进行了优化,这种组合确保了基于细胞的分析能得到最佳图像质量。

帝肯96透明细胞培养板。针对这些板,Spark Cyto 研制并测试了光学器件,从而确保96孔板整孔图像质量的最佳成像分析结果。

优化微孔板以获得最佳结果

帝肯提供24、48、96和384孔格式的专有透明组织培养板。Spark Cyto 的成像功能经过专业优化,与帝肯的细胞培养板一起使用,从而确保减少光学伪影并获得最佳结果。




***************************************************************************************
***************************************************************************************
Tab 03 / 应用
***************************************************************************************
***************************************************************************************

五个预定义应用程序

直观的图像获取与分析方法

Spark Cytol 采用用户友好的方法处理最常见的细胞学应用:

  • 汇合度
  • 核计数
  • 转染效率
  • 细胞活力
  • 细胞死亡

对于所有其他应用程序,只需选择“用户定义”选项即可在 SparkControl™ 中轻松设置自己的方法,或使用“仅图像”功能将文件导出到第三方图像分析软件。这使您能够完全灵活地满足各自的分析要求。

展示更多
Dr. Jens Peter von Kries - Head of Screening Unit.Leibnitz Forschungsinstitut FMP & MDC

NHDF细胞96孔板中全孔成像,用2X物镜获取;并自动评估汇合度水平。

汇合度

使用明场成像通道快速获取微孔板中的细胞密度。细胞汇合度水平由软件自动计算,并显示为黄色叠加,以便于视觉确认。此外,你可以使用粗糙度因子作为细胞死亡的简单指标。

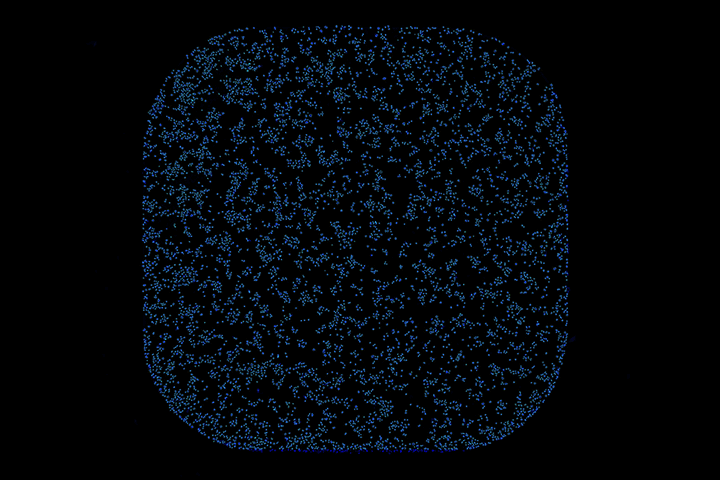

CHO细胞384孔板中全孔成像,4倍物镜获得,并自动进行细胞核计数。

细胞核计数

根据 Hoechst 33342 进行了优化,该功能提供了一种使用任何具有核DNA结合能力的蓝色荧光染料进行细胞计数的简便方法。火花控制结合了长期动力学分析的自动化和先进的功能,如动力学调节和远程监控,为复杂的实验装置提供了一种手动解决方案。

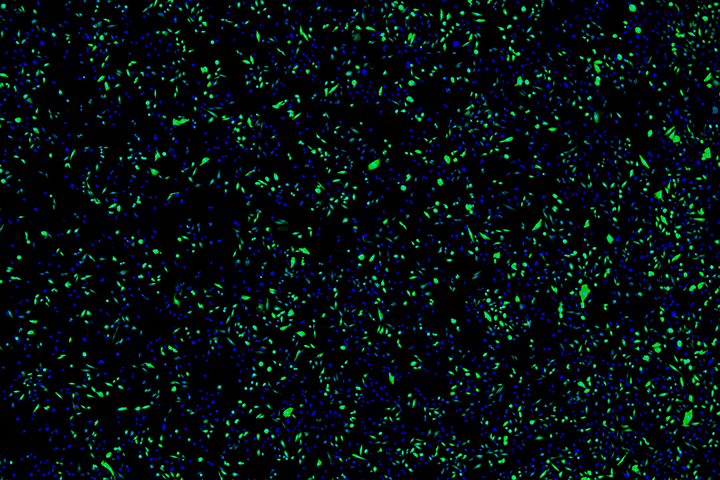

在96孔板中培养的CHO细胞的中心图像,用4X物镜获得,显示蓝色和绿色通道的叠加。

转染效率

此功能可自动确定含有绿色荧光蛋白(gfp)并用 Hoechst 33342(蓝色)复染细胞的转染率—GFP,一种广泛用于基因表达研究的报告基因。分析绿色和蓝色信号叠加的图像,以确定细胞群的转染效率。

24孔板中培养HeLa细胞的中心图像,10倍物镜获得,显示了明场,绿色和红色通道的信号叠加图像。

细胞活力

Spark Cyto 预设的细胞活性应用依赖于一种常见的双重染色方法来区分细胞群中的活(绿色)细胞和死(红色)细胞。使用两种荧光染料,如钙黄绿素(活细胞)和碘化丙啶(死细胞),您可以在几分钟内完成对细胞群的成像和分析。

在96孔板中培养的A431细胞的图像,10倍物镜获得,显示了蓝色,绿色和红色通道信号的叠加图像。

细胞死亡

细胞凋亡和坏死的检测和鉴别可以通过对相关类型细胞死亡的标志物特征的鉴别染色来完成,例如用Hoechst 33342、碘化丙啶和Annexin V-FITC。

Hoechst 33342 (蓝色)—核染色

Propidium iodide (红色)—坏死细胞染色

Annexin V-FITC/Alexa Fluor 488 (绿色)—与早期凋亡标志物磷脂酰丝氨酸(PS)结合

使用专有算法,Cyto 软件 Image Analyzer 可以独特地识别三类对象:

  • 蓝色对象—核细胞
  • 蓝色/红色对象—坏死细胞(活:死细胞比率)
  • 蓝色/红色/绿色对象—凋亡细胞(用于凋亡:坏死细胞比率)
展示更多

Transmission

更大的可能性

Spark Cyto 为研究人员提供了两个独特的编辑方法,从而定制他们的分析:

  • 用户定义的流程–为自动图像获取和分析而设置特定的成像流程。
  • 仅成像–允许获取图像并将其导出到第三方图像分析软件,如Image J或CellProfiler

使用实时实验控制,永远不会错过重要的生物学事件

REC使您能够创建新的实验工作流。该系统将标准检微孔板测技术、成像功能和其他独特功能(如整合湿度和环境控制),REC开启了实验研究新的可能性。

REC使用这些设置功能开启智能化工作流,实现动力学实验自动执行,确保您不会错过任何重要的生物事件。

展示更多

标准而全面的环境控制

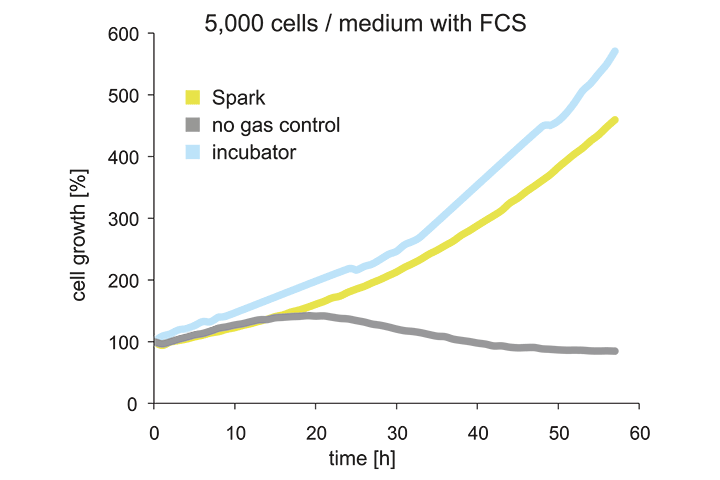

Spark Cyto 配备了一套独特的孵育环境控制系统,可维持稳定的实验环境:

  • 均匀的温度控制(最高42°C)
  • 通过Lid LifterTM和专利湿度盒进行湿度控制

这些独特性能为您的实验维持稳定的环境,有效消除温度波动或蒸发可能对实验结果造成的风险。Spark Cyto 是唯一一款将这些功能放在您触手可及位置的仪器。

所有这些功能都很容易用 Spark Control 软件编程和控制。

展示更多

湿度控制可实现最佳挥发保护

保持95%或更高的湿度水平对于未受损的细胞活力和生长是必不可少的,减少水分蒸发对于在长时间实验检测中保持一致的样品浓度也是非常有必要的。Spark 的专利湿度盒是一款高性价比的解决方案,可最大限度减少挥发。

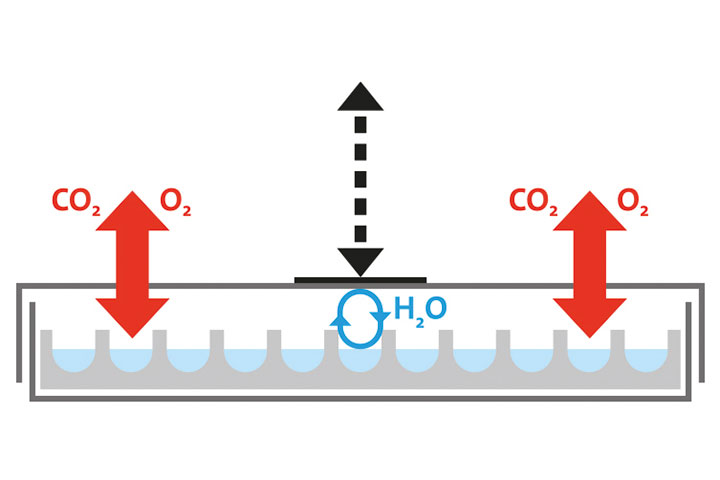

自动开盖

Spark 内置的专利自动开盖功能为长时间动力学实验提供了理想的孵育环境,并降低了样品污染的风险。无论您是想在无人工干预的情况下自动注射试剂,还是在最小化挥发的情况下保持最佳孵育环境,Spark Cyto 都是唯一能够提供此独特优势功能的微孔板检测仪。

为长时间实验研究设计的软件

基于细胞的动力学实验需要在达到特定的信号阈值后执行特定的动作。没有动力学实验自动执行功能的多功能检测仪很可能使实验出错而无法进行实验研究。Spark Control 的动态调节功能允许您对系统进行编程,以便在达到预定信号时自动执行所需的实验操作,从而开启您的智能化工作分析流程。

Spark 结合了长时间动力学分析和自动化控制的先进功能,调节和远程监控复杂的实验,提供了新颖的解决方案。




***************************************************************************************
***************************************************************************************
Tab 04 / 软件
***************************************************************************************
***************************************************************************************

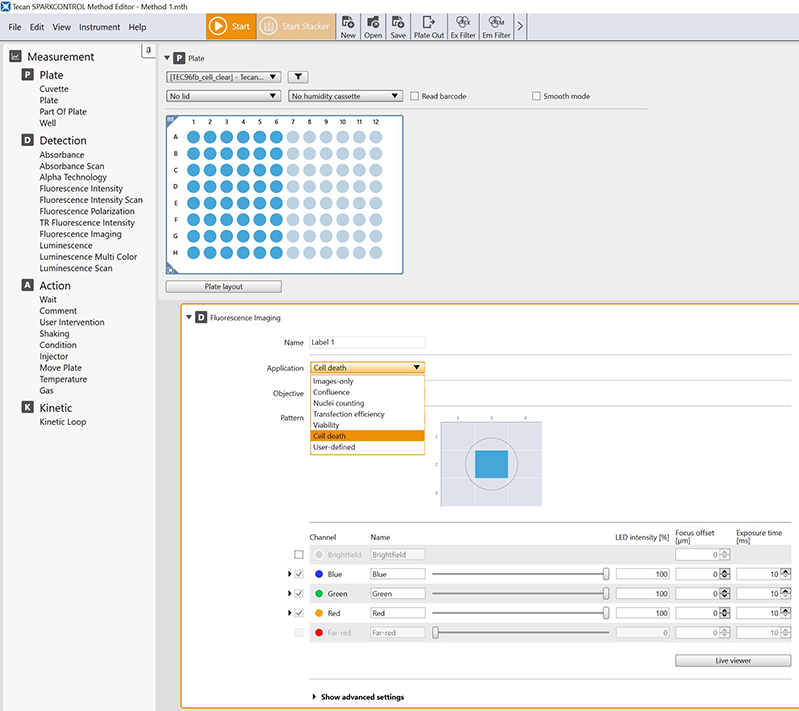

Spark Control™—一款直观可控的功能强大的软件。

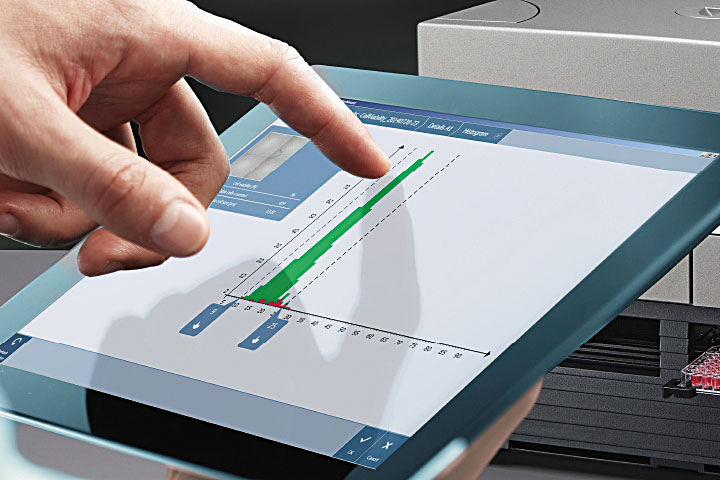

SparkControl, 可轻松实现长时间动力学实验的自动化检测。成像功能可与任何其他检测功能条进行组合,使的 Spark Cyto 可以毫不费力地直接创建各种多重分析实验流程。该软件采用了图标驱动的“拖放”操作方式,简单易学,节省时间。

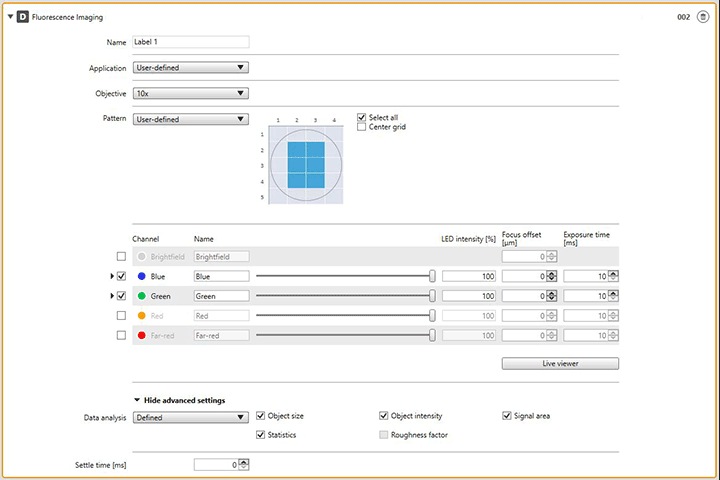

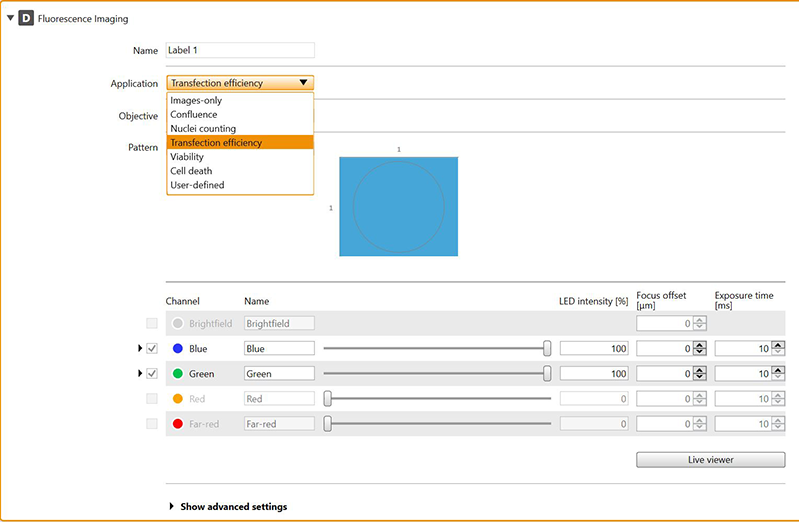

Spark Cyto 的强大检测控制软件 Spark Control 包括一个专用的新功能条,用于设置和优化自动细胞成像流程。成像功能条可与常规检测方法的任何其他功能条组合,简便易用。用户可以选择物镜和荧光成像通道,定义明场,控制与测量所有相关参数,或者选择细胞成像应用的一种预定义实验方法。通过设置可以实时观察和快速获取图像。

Spark Control 软件专为实时细胞实验分析设置智能化工作流程,包括基于图像的分析和标准检测技术(RECTM–链接到实时案例)。Spark Control 工作流的界面简单直观,易于操作,可以即时启用各种应用程序,从而长时间对生物学实验过程进行分析。

Image Analyzer™—强大的图像分析工具

对 Spark Cyto 获取的图像,可以使用Tecan专有的成像软件包 Image Analyzer 进行自动处理。此图像分析仪软件为您提供了一系列自定义选项,可以轻松调整和优化成像参数。

图像分析软件显示,用三种颜色染色A431癌细胞,诱导凋亡后,确定细胞计数(hoechst)、凋亡(Annexin V-FITC/Alexa Fluor®488)和坏死(碘化丙啶)。使用专有算法,可以独特地识别三类对象。

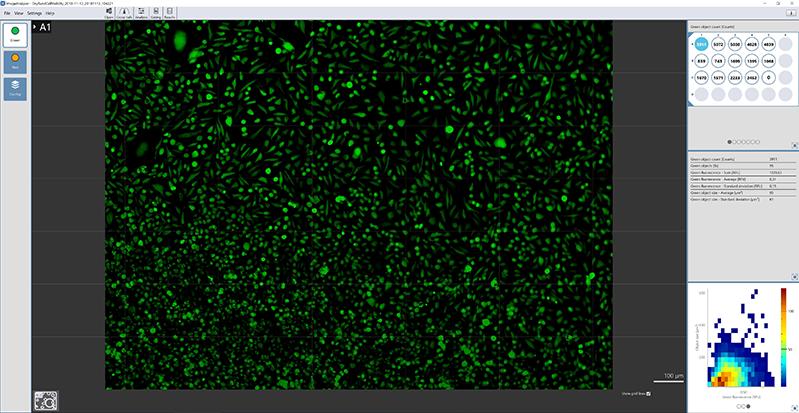

图像分析软件显示用钙黄绿素AM染色的HeLa活细胞,对应的细胞和图像用数目/RFU表示。




***************************************************************************************
***************************************************************************************
Tab 05 / 配置
***************************************************************************************
***************************************************************************************

多种型号配置,满足您的各种应用

Spark Cyto 有四种不同检测方式的专有配置。无论您选择何种配置,他们都配备了可进行活细胞成像和检测的全套系统和功能。

Spark Cyto 的每种配置都包括以下实时细胞的检测功能,为荧光成像微孔板检测仪设立了全新的标准:

  • 自动开盖
  • 内置气体控制(CO2/O2)
  • 温控—加热
  • 基于LED的自动聚焦
  • 三种物镜(2倍,4倍,10倍)
  • 5个LED激发光源和4个荧光通道
  • 数字相差成像
  • SparkControlTM软件
  • Image AnalyzerTM软件
  • 高性能专用电脑

所有四种配置都可以选择性地与其他功能结合在一起-请参见概述。.




***************************************************************************************
***************************************************************************************
Tab 06 / 配件
***************************************************************************************
***************************************************************************************

带加热和搅拌功能的自动加样器

加样器可自动注射分配试剂,非常适合高灵敏度应用实验,如闪光发光实验。加样器带有加热/搅拌的选项,可减少沉淀的产生。

Spark Stack™ 微孔板堆栈

Spark 堆栈将 Spark 检测仪与自动化堆栈相结合。每次运行多达50个板,可保证实验顺利进行。

IQ/OQ所需的QC工具

Tecan 的质量检测包满足所有监管要求,确保您实验高效性与经济适用性。

阅读更多内容

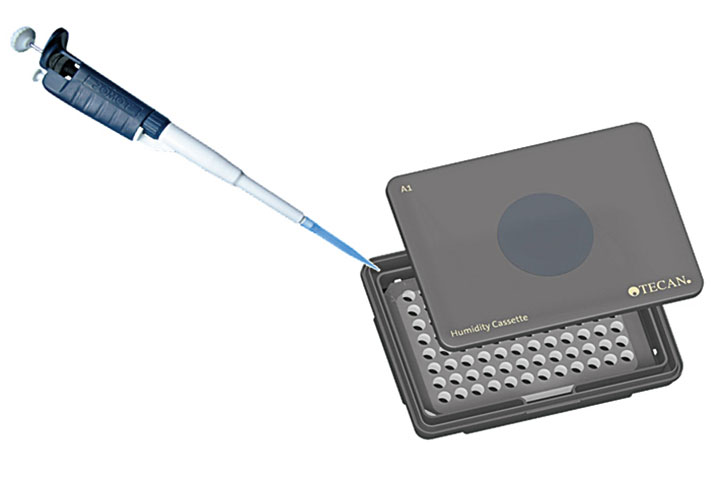

湿度控制盒

内置的蒸发保护功能最大限度地减少边缘效应,增强获得活细胞动力学分析数据的可靠性。

专利的湿度盒减少了标准微孔板的蒸发现象,使长时间的活细胞动力学研究无需切换到昂贵的防挥发微孔板—只需使用当前微孔板即可。有如下优点:

  • 减少实验中的挥发现象
  • 只需使用现有的微孔板—不需要更换昂贵的防挥发微孔板
  • 获得更好的数据—确保结果一致性
  • 减少边缘效应—更适合长时间的动力学实验
  • 稳定的实验条件—确保细胞的活力
展示更多

Tecan 微孔板

Tecan 微孔板适合组织培养(TC)和无菌细胞培养,带有单个盖子,可用于细胞成像和吸光度,荧光及发光检测。性能优越,背景信号值低。

阅读更多内容

NanoQuant 微量检测板

可以对多达16种核酸或者蛋白质样品进行平行定量和分析,体积仅需2微升。性能优越,无需校准。




***************************************************************************************
***************************************************************************************
Tab 07 / 文献
***************************************************************************************
***************************************************************************************

应用手册

使用 Spark Cyto 多功能微孔板检测仪实现自动化工作流

Automated monitoring of the reporter activity of hfob.1.19 cells following induction of osteogenic differentiation by temperature shift

技术手册

使用 Spark Cyto 的 SparkControl 软件快速采集荧光图像

用明场和荧光成像精准自动分析细胞图像

微孔板检测仪可实现自动可视化和蛋白定量表达

区分活细胞,凋亡细胞和坏死细胞

用 Spark Cyto 活细胞成像检测仪定量测定活:死细胞比率

白皮书

实时成像微孔板检测系统

如何指导

Cell-based assays have a variety of practical uses within scientific research and are an integral component of many scientists’ workflows from testing tumor resistance for cancer research to helping identify novel therapeutic compounds in drug discovery.

彩页

Spark Cyto 在 Spark 多功能微孔板检测平台的基础上配备了一个高度复杂的荧光成像模块,主要用于活细胞实时检测。

典型功能

Spark Cyto 的规格配置和经典性能

特色网络研讨会

借助改进的全孔成像功能,您不会错过任何关键的生物学事件-该网络研讨会将为您提供有关如何提高活细胞测定的稳健性的见解,从而解决并克服可重复性问题的某些特定原因。

Spark Cyto 仅用于研究
